Kas yra stiklo linijos reaktoriaus komponentas?

The5l stiklinis reaktorius turi didelę taikymo vertę chemijos srityje. Ši reakcijos įranga tinka įvairiems cheminių reakcijų procesams, įskaitant organinę sintezę, neorganinę sintezę, polimerų polimerizacijos reakcijas ir kt. Organinės sintezės srityje 5-litriniai stiklo reaktoriai plačiai naudojami įvairiuose cheminių reakcijų procesuose. Pavyzdžiui, įvairius organinius junginius galima susintetinti naudojant 5-litrinį stiklinį reaktorių esterinimui, alkilinimui, acilinimui ir kt. Dėl puikaus stiklo reaktoriaus atsparumo korozijai ir skaidrumo eksperimentuojantis personalas gali lengvai stebėti pokyčius reakcijos procesas, pvz., temperatūra, slėgis, skysčio lygis ir kt., Taip geriau kontroliuojant reakcijos procesą.

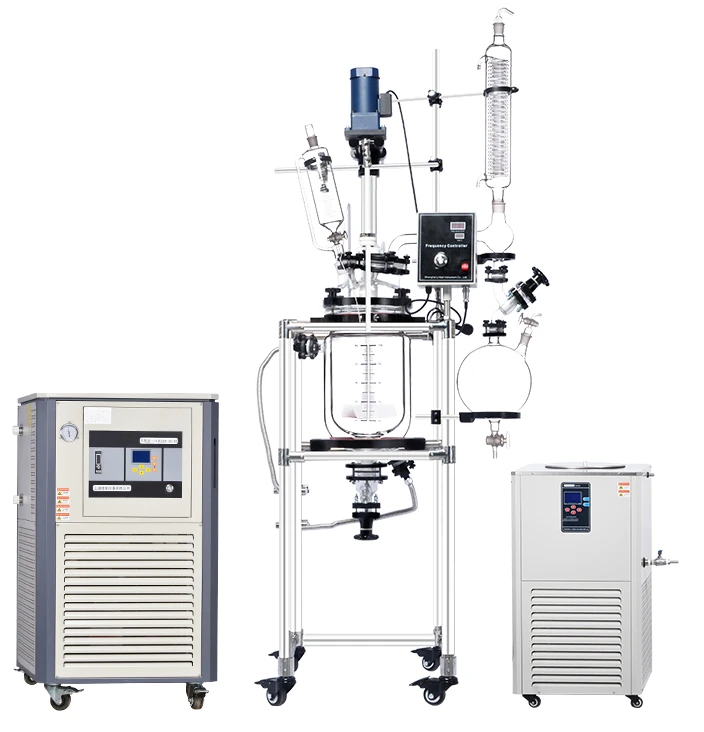

(Produkto nuoroda: https://www.achievechem.com/chemical-equipment/5l-glass-reactor.html)

5 l stiklinį reaktorių daugiausia sudaro šios dalys:
1. Stiklinis korpusas: kaip pagrindinė reakcijos virdulio dalis, stiklinis korpusas naudojamas reagentams laikyti. Jis pagamintas iš didelio borosilikatinio stiklo, pasižymintis dideliu tikslumu, dideliu skaidrumu ir kitomis charakteristikomis, ir gali tiksliai stebėti reakcijos proceso pokyčius. Stiklo korpusas paprastai turi standartinę įžeminimo sąsają, kad būtų lengva prijungti kitus komponentus.
2. Nerūdijančio plieno laikiklis: nerūdijančio plieno laikiklis yra viso reakcijos virdulio atraminė konstrukcija, pagaminta iš aukštos kokybės nerūdijančio plieno, pasižyminti dideliu stabilumu, dideliu stiprumu ir kitomis charakteristikomis ir gali išlaikyti stabilumą įvairiomis eksperimentinėmis sąlygomis. Laikiklis turi standartinę sąsają, kad būtų lengva sumontuoti ir išardyti stiklo korpusą ir kitus komponentus.
2.1 Aukštos kokybės nerūdijančio plieno medžiaga
5-Litrų stiklo reakcijos virdulio nerūdijančio plieno laikiklis pagamintas iš aukštos kokybės nerūdijančio plieno medžiagos, kuri pasižymi dideliu atsparumu korozijai ir dideliu stiprumu. Ši nerūdijančio plieno medžiaga gamybos proceso metu buvo griežtai termiškai apdorota ir apdorota, užtikrinant laikiklio stabilumą ir patikimumą.
2.2 Didelis stabilumas
Didelis nerūdijančio plieno laikiklio stabilumas užtikrina reakcijos procesą. Laikiklis turi plataus ir storo skerspjūvio konstrukciją, turinčią didelę apkrovą ir lenkimo stiprumą, ir gali atsispirti išoriniams aplinkos poveikiams, tokiems kaip temperatūros pokyčiai ir cheminė korozija, taip užtikrinant sklandų reakcijos proceso eigą.
2.3 Didelio tikslumo padėties nustatymas
Labai tikslus nerūdijančio plieno laikiklio padėtis užtikrina normalų reakcijos virdulio veikimą. Standartinė sąsaja ir padėties nustatymo kaiščiai ant laikiklio gali tiksliai nustatyti stiklo korpuso padėtį, užtikrinant reakcijos virdulio stabilumą ir tikslumą veikimo metu.
2.4 Atspari smūgiams ir smūgius sugerianti konstrukcija
Nerūdijančio plieno laikiklis yra atsparus smūgiams ir smūgiams sugeriantis dizainas, kuris gali veiksmingai sumažinti vibraciją ir triukšmą, atsirandantį reakcijos proceso metu. Ši konstrukcija gali apsaugoti stiklo korpusą ir kitus komponentus nuo pažeidimų, pratęsiant reakcijos įrangos tarnavimo laiką.
2.5 Lengva montuoti ir išardyti
Nerūdijančio plieno laikiklio konstrukcija palengvina montavimą ir išmontavimą, todėl eksperimentinis personalas gali lengvai užbaigti įrangos surinkimą ir išmontavimą. Standartines laikiklio sąsajas ir varžtus lengva valdyti, todėl įrangos montavimas ir išmontavimas tampa patogesnis ir efektyvesnis.
2.6 Platus pritaikymo spektras
Nerūdijančio plieno 5-litrinio stiklo reaktoriaus laikiklis tinka įvairių tipų cheminėms reakcijoms, biologinėms reakcijoms ir fiziniams eksperimentams. Dėl didelio stabilumo, didelio tikslumo padėties nustatymo, atsparaus smūgiams ir smūgius sugeriančios konstrukcijos bei lengvo montavimo ir išmontavimo, jis plačiai naudojamas tokiose srityse kaip moksliniai tyrimai, švietimas ir farmacija.
3. Maišymo įtaisas: Maišymo įrenginį sudaro maišymo variklis ir maišymo mentelė, naudojama reagentams maišyti ir reakcijos greičiui pagreitinti. Maišymo variklio greitį galima reguliuoti reguliatoriumi, kad atitiktų skirtingų eksperimentų poreikius. Maišymo mentelės dažniausiai yra pagamintos iš nerūdijančio plieno arba politetrafluoretileno medžiagų, kurios gali veiksmingai užkirsti kelią reagentams prilipti prie ašmenų. Maišymo įtaisas yra vienas iš svarbių reakcijos įrangos komponentų, daugiausia naudojamas reagentams maišyti ir reakcijos greičiui pagreitinti.
3.1 Maišymo variklis
Maišymo variklis yra pagrindinė maišymo įrenginio sudedamoji dalis, kuri varo maišymo mentelę per pavarų dėžę maišymui. 5-litriniame stikliniame reaktoriuje paprastai naudojamas kintamosios srovės arba nuolatinės srovės variklis, o tinkamas galios ir greičio diapazonas parenkamas atsižvelgiant į eksperimentinius reikalavimus. Kintamosios srovės varikliai tinka ilgalaikiam nepertraukiamam darbui, o nuolatinės srovės varikliai tinka dažnoms paleidimo sustabdymo darbo situacijoms. Variklio greitį galima reguliuoti reguliatoriumi, kad atitiktų įvairių eksperimentų poreikius.
3.2 Maišymo mentelė
Maišymo mentelė yra komponentas, kuris tiesiogiai liečiasi su reagentu ir maišo reagentą sukdamasis. 5-Litro stiklo reakcijos virdulyje paprastai naudojama rėmo tipo maišymo mentelė arba inkaro tipo maišymo mentelė, o atitinkamos formos ir dydžiai parenkami pagal eksperimentinius reikalavimus. Dėžutės tipo maišymo mentelė tinka didelio klampumo skysčiams arba reagentams, kuriems reikia didelio masto maišymo, o inkaro tipo maišymo mentelė tinka reagentams, kuriems reikalingas stiprus maišymas ir didelė šlyties jėga. Maišymo mentelės medžiaga dažniausiai yra nerūdijantis plienas arba politetrafluoretilenas, kuris gali būti atsparus cheminei korozijai ir nusidėvėjimui.
3.3 Sandarinimo įtaisas
Sandarinimo įtaisas yra svarbus maišymo įrenginio komponentas, o jo funkcija yra užkirsti kelią reagentų nutekėjimui maišymo proceso metu. 5 l stiklo reakcijos virdulys paprastai naudoja mechaninius arba magnetinius sandariklius, o tinkami tipai ir specifikacijos parenkami pagal eksperimentinius reikalavimus. Mechaniniai sandarikliai tinka aukštai temperatūrai, aukštam slėgiui ir didelio klampumo reakcijos aplinkai, o magnetiniai sandarikliai tinka mažo klampumo, lengvo kristalizacijos ir labai korozinės reakcijos aplinkai. Sandarinimo įtaisams naudojamos medžiagos dažniausiai yra dilimui ir korozijai atsparios medžiagos, tokios kaip grafitas, keramika ir kt.
3.4 Valdymo sistema
Valdymo sistema yra svarbus maišymo įrenginio komponentas, kuriuo galima valdyti tokias valdymo operacijas kaip variklio paleidimas, sustabdymas ir greičio reguliavimas. 5-Litro stiklo reakcijos virdulys paprastai naudoja PLC arba mikrovaldiklio valdymo sistemą, o tinkami valdymo metodai ir funkcijos parenkami pagal eksperimentinius reikalavimus. Valdymo sistema gali pasiekti automatizuotą valdymą ir duomenų rinkimą, taip pat susiejimo su kita įranga valdymą, kad būtų galima automatizuoti visą eksperimentinį procesą.
4. Šildymo įtaisas: Šildymo įtaisas paprastai susideda iš kaitinimo žiedo ir kaitinimo plokštės, naudojamos reakcijos temperatūrai reguliuoti. Šildymo žiedas paprastai apvyniojamas aplink stiklo korpuso išorę, o kaitinimo plokštė dedama stiklo korpuso apačioje. Reguliuojant kaitinimo ritės galią ir kaitinimo plokštės temperatūrą, galima valdyti reakcijos temperatūrą ir reakcijos greitį.
5. Aušinimo įtaisas: Aušinimo įrenginį paprastai sudaro šaldytuvas ir aušinimo plokštė, naudojama aušinimui ir temperatūros kontrolei. Šaldytuvai paprastai yra įmontuoti po šildymo plokšte ir sumažina reakcijos temperatūrą per šaltnešio cirkuliaciją. Aušinimo plokštė dedama ant stiklo korpuso, kad paspartėtų šilumos mainai ir tolygiai atvėstų.
6. Slėgio matuoklis: Slėgio matuoklis yra įtaisas, naudojamas slėgiui reaktoriaus viduje stebėti realiu laiku. Paprastai jis montuojamas virš stiklo korpuso ir gali rodyti slėgio pokyčius reakcijos virdulio viduje realiuoju laiku. Slėgio matuokliai pasižymi didelio tikslumo ir stabilumo savybėmis, kurios gali laiku aptikti neįprastas situacijas ir imtis atitinkamų priemonių.
6.1 Manometro funkcija
Slėgio matuoklis atlieka labai svarbų vaidmenį 5-litriniame stikliniame reaktoriuje. Jis gali rodyti slėgio pokyčius reaktoriuje realiu laiku, leidžiant eksperimentiniam personalui suprasti reakcijos eigą. Slėgio matuoklio funkcija daugiausia apima šiuos aspektus:
(1) Reakcijos slėgio stebėjimas: cheminės reakcijos proceso metu slėgis reaktoriaus viduje pasikeis. Manometro stebėjimo funkcija leidžia eksperimentiniam personalui laiku suprasti šį pokytį ir kontroliuoti reakcijos procesą.
(2) Nustatykite reakcijos galinį tašką: stebėdamas slėgio matuoklio pokyčius eksperimentatorius gali apytiksliai nustatyti, ar reakcija pasiekė galutinį tašką. Pavyzdžiui, tam tikrose polimerizacijos reakcijose slėgis reaktoriaus viduje palaipsniui didės, kai reakcija progresuoja. Kai slėgis pasiekia tam tikrą vertę, tai rodo, kad reakcija buvo baigta.
(3) Saugos nelaimingų atsitikimų prevencija: slėgio matuoklis gali įspėti apie neįprastus slėgio pokyčius, taip veiksmingai užkertant kelią saugos nelaimingiems atsitikimams. Pavyzdžiui, staiga padidėjus slėgiui reaktoriaus viduje, manometras skambės pavojaus signalu, primindamas eksperimentuojančiam personalui imtis atitinkamų priemonių, kad būtų išvengta nelaimingų atsitikimų.
6.2 Manometro sudėtis
5-litrinio stiklo reaktoriaus slėgio matuoklį daugiausia sudaro šios dalys:
(1) Skaitiklis: pagrindinė manometro sudedamoji dalis, naudojama slėgio vertei rodyti. Ciferblatas paprastai pažymėtas slėgio vienetais ir skalės linijomis, todėl eksperimentuojančiam personalui patogu nuskaityti slėgio vertę.
(2) Jutiklis: naudojamas slėgio pokyčiams reakcijos virdulio viduje pajusti ir paversti juos elektriniais signalais, perduodamais į ratuką. Jutiklių tikslumas ir stabilumas tiesiogiai veikia slėgio matuoklių matavimo tikslumą.
(3) Jungiamasis vamzdis: naudojamas vamzdynui tarp manometro ir pagrindinio reaktoriaus korpuso sujungti, kad būtų galima stebėti slėgį reaktoriuje realiuoju laiku. Jungiamasis vamzdis turi būti sandarus ir atsparus slėgiui, kad būtų užtikrintas matavimo rezultatų tikslumas.
(4) Apsauginis dangtelis: naudojamas manometrui apsaugoti nuo išorinių trukdžių ir pažeidimų. Apsauginis dangtelis dažniausiai yra pagamintas iš skaidrios medžiagos, todėl eksperimentuojančiam personalui patogu stebėti ciferblato slėgio vertę.
6.3 Manometro veikimo principas
Slėgio matuoklio, skirto 5-litro stikliniam reaktoriui, veikimo principas pagrįstas elastingo elemento elastine deformacija, kad būtų galima išmatuoti slėgį. Kai slėgis reaktoriaus viduje veikia elastingus jutiklio komponentus, elastiniai komponentai deformuojasi, o tai savo ruožtu lemia elektrinio signalo pokyčius jutiklio viduje. Šis elektrinis signalas apdorojamas ir perduodamas į ciferblatą, galiausiai rodant slėgio vertę reaktoriaus viduje.
6.4 Atsargumo priemonės naudojant ir prižiūrint
Norint užtikrinti normalų 5-litro stiklinio reaktoriaus manometro veikimą ir ilgesnį tarnavimo laiką, būtina atkreipti dėmesį į šiuos dalykus ir atlikti reguliarią techninę priežiūrą:
(1) Reguliarus kalibravimas: norint užtikrinti matavimo rezultatų tikslumą, slėgio matuokliai turi būti reguliariai kalibruojami naudojimo metu. Kalibravimo proceso metu kaip atskaitos taškas turėtų būti naudojamas didelio tikslumo standartinis manometras ir ištaisytos klaidos.
(2) Atsparus smūgiams ir nenukritus: naudojimo metu manometras turi būti apsaugotas nuo vibracijos ir kritimo, kad nepakenktų normaliam jo veikimui ir tarnavimo laikui.
(3) Laikykite švarą: Slėgio matuoklio ratukas ir jutiklio dalys turi būti švarios, kad būtų išvengta alyvos ir dulkių poveikio. Naudojimo metu ciferblato ir jutiklio paviršius turi būti reguliariai nuvalomas švaria minkšta šluoste.
(4) Patikrinkite jungiamąjį vamzdį: Reguliariai tikrinkite, ar jungiamasis vamzdis tvirtai prijungtas ir ar nėra oro nuotėkio. Jei jungiamasis vamzdis yra laisvas arba pažeistas, jį reikia nedelsiant pašalinti.
(5) Pakeiskite jutiklį: jei nustatoma, kad jutiklis yra sugedęs arba pažeistas, jį reikia laiku pakeisti. Keičiant jutiklį, reikia atkreipti dėmesį į to paties modelio jutiklį kaip ir originalus, kad būtų užtikrintas matavimo rezultatų tikslumas.

5 l stiklinis reaktorius turi didelę taikymo vertę chemijos srityje ir gali būti tinkamas įvairiems cheminių reakcijų procesams, įskaitant organinę sintezę, neorganinę sintezę, polimerų polimerizacijos reakcijas ir kt. Ši reakcijos įranga pasižymi puikiu atsparumu korozijai, skaidrumu ir stabilumu. kurios gali patenkinti įvairių cheminių reakcijų procesų poreikius. Naudodami 5-litrų stiklinį reaktorių, eksperimentinis personalas gali geriau kontroliuoti cheminės reakcijos procesą, pagerinti eksperimento sėkmės rodiklį ir pagerinti produkto kokybę.
