Kaip konstruojamas nerūdijančio plieno reaktorius?

Oct 18, 2024

Palik žinutę

Cheminis vertimas, vaistų gamyba ir maisto gamyba yra viena iš daugelio pramonės šakų, kurios labai priklauso nuo nerūdijančio plieno reaktorių. Šios lanksčios pakuotės yra pagamintos taip, kad atlaikytų sudėtingas sąlygas, išlaikant naudojamų cheminių medžiagų kokybę. Žmonėms, dirbantiems įmonėse arba ketinantiems įsigyti tokią įrangą, labai svarbu suprasti, kaip anerūdijančio plieno reaktoriusyra sukurtas.

Išsamios diskusijos apie elementus, gamybos procesus ir kokybės kontrolės priemones, naudojamas siekiant užtikrinti, kad galutinis rezultatas atitiktų griežtus rinkos standartus, bus pateiktas šiame straipsnyje apie sudėtingas detales, susijusias su nerūdijančio plieno reaktoriaus statyba. Nesvarbu, ar esate patyręs profesionalas, ar naujokas, šis išsamus vadovas suteiks vertingų įžvalgų apie šių nepakeičiamų pramoninių įrankių kūrimą.

Nerūdijančio plieno reaktoriaus medžiagos ir konstrukcijos aspektai

Statyba anerūdijančio plieno reaktorius prasideda nuo kruopštaus medžiagų pasirinkimo ir dizaino svarstymų. Nerūdijantis plienas yra pasirinkta medžiaga dėl puikaus atsparumo korozijai, ilgaamžiškumo ir gebėjimo išlaikyti gaminio grynumą. Tačiau ne visas nerūdijantis plienas yra vienodas, o pasirinkta konkreti rūšis priklauso nuo numatomo reaktoriaus panaudojimo.

Įprastos reaktorių statyboje naudojamos rūšys:

1) 316L: pasižymi puikiu atsparumu korozijai ir dažnai naudojamas farmacijos ir maisto perdirbimo srityse.

2) 304: universali klasė, tinkanti daugeliui cheminio apdorojimo programų.

3) 2205 Duplex: užtikrina didelį stiprumą ir puikų atsparumą korozijos įtrūkimams.

Stainless Steel Jacketed Reactor

Projektavimo etape reikia atidžiai apsvarstyti tokius veiksnius kaip:

◆ Reaktoriaus talpa ir matmenys

◆ Darbinio slėgio ir temperatūros diapazonai

◆ Reikalingos maišymo ir maišymo galimybės

◆ Šildymo ir vėsinimo reikalavimai

◆ Įėjimo ir išleidimo angos konfigūracijos

◆ Saugos priemonės ir atitiktis pramonės taisyklėms

Inžinieriai naudoja pažangią kompiuterinio projektavimo (CAD) programinę įrangą, kad sukurtų išsamius 3D reaktoriaus modelius, užtikrindami, kad visi komponentai puikiai derėtų ir atitiktų nurodytus veikimo kriterijus. Šie modeliai taip pat padeda optimizuoti reaktoriaus efektyvumą ir nustatyti galimas problemas prieš pradedant statybą.

Nerūdijančio plieno reaktoriaus gamybos procesas

Kai dizainas bus baigtas, gamybos procesasnerūdijančio plieno reaktoriusgali prasidėti. Šis procesas paprastai apima kelis etapus:

◆ Medžiagos paruošimas:Pasirinktas nerūdijantis plienas supjaustomas pagal dydį ir formuojamas pagal dizaino specifikacijas. Tai gali apimti metalo lakštų pjovimą, lenkimą ir valcavimą, kad būtų suformuotas reaktoriaus apvalkalas ir kiti komponentai.

◆ Suvirinimas:Įvairios reaktoriaus dalys sujungiamos naudojant tikslias suvirinimo technologijas. Suvirinimas volframo inertinėmis dujomis (TIG) dažnai naudojamas dėl gebėjimo gaminti aukštos kokybės, švarias siūles, išlaikančias nerūdijančio plieno vientisumą.

◆ Vidiniai komponentai:Reaktoriaus vidinės dalys, tokios kaip pertvaros, maišytuvai ir šildymo / aušinimo gyvatukai, yra pagaminti ir sumontuoti. Šie komponentai yra labai svarbūs reaktoriaus veikimui ir turi būti tiksliai išdėstyti.

◆ Paviršiaus apdaila:Reaktoriaus vidinis ir išorinis paviršiai kruopščiai apdorojami. Tai gali apimti šlifavimą, poliravimą ir pasyvavimą, siekiant padidinti atsparumą korozijai ir užtikrinti lygų, lengvai valomą paviršių.

◆ Purkštukų ir prievadų montavimas:Prie reaktoriaus korpuso pridedami įvairūs įvesties, išvesties, prietaisų ir valymo purkštukai ir prievadai. Jie turi būti tiksliai išdėstyti ir saugiai suvirinti, kad būtų išvengta nuotėkio.

◆ Slėgio bandymas:Užbaigtam reaktoriaus indui atliekami griežti slėgio bandymai, siekiant užtikrinti, kad jis gali atlaikyti numatytas eksploatavimo sąlygas be nuotėkių ar konstrukcinių gedimų.

◆ Izoliacija ir dengimas:Jei reikia, reaktorius gali būti izoliuotas ir padengtas papildomu nerūdijančio plieno ar kitų medžiagų sluoksniu, kad pagerintų šiluminį efektyvumą ir apsaugotų izoliaciją.

Viso gamybos proceso metu taikomos griežtos kokybės kontrolės priemonės, užtikrinančios, kad kiekvienas žingsnis atitiktų reikalaujamus standartus. Tai apima medžiagų sertifikatus, suvirinimo siūlių patikrinimus ir matmenų patikras.

Nerūdijančio plieno reaktoriaus kokybės užtikrinimas ir bandymas

Išsamus tyrimas ir kokybės užtikrinimo metodai yra paskutinio nerūdijančio plieno reaktoriaus statybos etapo dalis. Šie žingsniai yra labai svarbūs siekiant užtikrinti, kad reaktorius atitiktų visas projekto specifikacijas ir saugos reikalavimus prieš pradedant jį naudoti.

◆ Neardomasis bandymas (NDT):Norint patikrinti reaktoriaus vientisumą, nepažeidžiant jo, naudojami įvairūs NDT metodai. Tai gali būti:

1) Radiografinis tyrimas, siekiant nustatyti vidinius suvirinimo siūlių defektus

2) Ultragarsinis bandymas, siekiant patikrinti medžiagos storį ir nustatyti galimus trūkumus

3) Dažų įsiskverbimo bandymas, siekiant atskleisti paviršiaus trūkumus

4) feromagnetinio nerūdijančio plieno rūšių magnetinių dalelių patikra

◆ Hidrostatinis bandymas:Reaktorius pripildytas vandens ir padidinamas iki didesnio nei projektinis slėgis, kad būtų patikrintas jo konstrukcijos vientisumas ir nuotėkis.

◆ Cheminės sudėties analizė:Nerūdijančio plieno, naudojamo statyboje, pavyzdžiai yra analizuojami, siekiant patvirtinti, kad jie atitinka nurodytus klasės ir sudėties reikalavimus.

SS316 Reactor

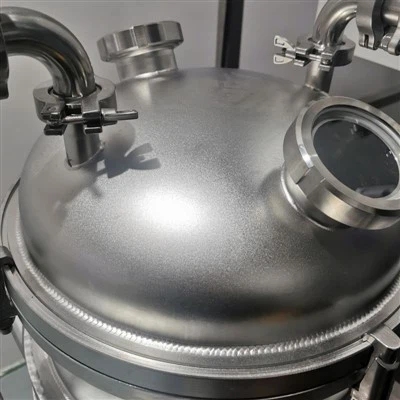

Short Path Distillation System

◆ Paviršiaus apdailos patikra:Vidiniai ir išoriniai paviršiai yra kruopščiai tikrinami, siekiant užtikrinti, kad jie atitiktų reikalaujamus apdailos standartus, o tai yra labai svarbu siekiant palaikyti švarą ir užkirsti kelią produkto užteršimui.

◆ Matmenų patikrinimas:Visi matmenys, įskaitant purkštukų, prievadų ir vidinių komponentų padėtį, yra patikrinti pagal projekto specifikacijas.

◆ Funkcionalumo testavimas:Jei reaktoriuje yra judančių dalių, tokių kaip maišytuvai ar vožtuvai, jos išbandomos siekiant užtikrinti sklandų veikimą ir tinkamą sandarumą.

◆ Dokumentacija:Išsamūs įrašai apie visas medžiagas, procesus ir bandymų rezultatus yra sukaupti į išsamų dokumentų paketą. Paprastai tai apima medžiagų sertifikatus, suvirinimo procedūras, NDT ataskaitas ir atitikties sertifikatus.

Atlikus visus kokybės užtikrinimo veiksmus ir reaktoriui išlaikius visus bandymus, jis gauna galutinį patvirtinimą naudoti. Šis griežtas procesas užtikrina, kad kiekvienasnerūdijančio plieno reaktoriusišvežimas iš gamybinės patalpos atitinka aukščiausius kokybės ir saugos standartus.

Išvada

Nerūdijančio plieno reaktoriaus kūrimas yra sudėtingas metodas, reikalaujantis žinių, tikslumo ir griežto kokybės reikalavimų laikymosi. Nuo pradinių projektavimo svarstymų ir medžiagų parinkimo iki galutinių kokybės užtikrinimo bandymų kiekvienas žingsnis vaidina lemiamą vaidmenį kuriant patikimą ir efektyvų reaktorių.

Aukštos kokybės nerūdijančio plieno naudojimas, pažangios gamybos technologijos ir griežtos testavimo procedūros užtikrina, kad galutinis produktas gali atlaikyti sudėtingas pramoninių procesų sąlygas, kartu išlaikant jame esančių medžiagų grynumą. Tikėtina, kad naujausi reaktorių projektavimo ir statybos pasiekimai bus dar lankstesni ir efektyvesninerūdijančio plieno reaktoriaitechnologijoms tobulėjant.
