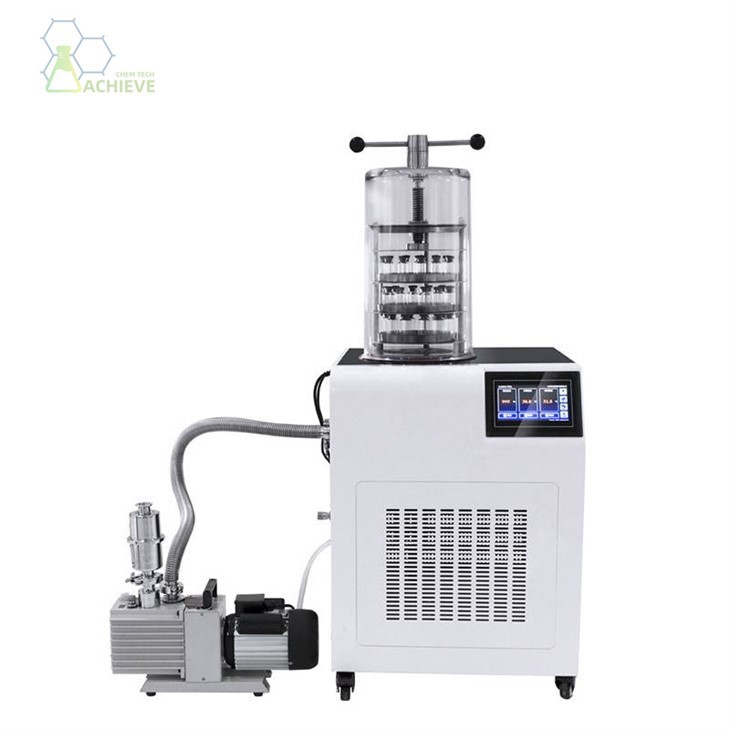

Kompaktiškas šaldymo džiovintuvas
a) 10 serijų
Laboratorijos skalės darbalaukis (užšaldytos džiovinta medžiaga 1.5-2 kg)
(b) 12 serijų
Laboratorinės skalės vertikalios (užšaldytos džiovintos medžiagos 2 kg)
c) 18 serijų
Mokslinės tyrimų skalės (užšaldytos džiovintos medžiagos 3 kg)
2. pilotų užšaldymo džiovintuvas:
0,2M²/0,3M²/0,5M²/1M²/2M²/--- bandomosios skalės (užšaldytos džiovintos medžiagos 3kg -20 kg)
3. pramoninis užšalimo džiovintuvas:
5㎡/10㎡/20㎡/30㎡/50㎡/100㎡/200㎡/300㎡ (užšaldyti džiovintą svorį 5T ~ 60t)
4. pritaikymas: nustatykite jums reikalingas specifikacijas
(A) užšalimo džiovinta sritis
(B) užšalimas džiovintas svoris
(C) užšaldytos džiovintos medžiagos
d) Tarpsluoksnio kiekis/dydis
e) Šaltos spąstų temperatūra
Aprašymas
Techniniai parametrai
Kompaktiškas šaldymo džiovintuvasis a specialized equipment for removing water from substances. It is based on vacuum freeze-drying technology and is widely used in fields where the original structure and activity of substances need to be maintained. By first freezing the substance below its triple phase point and then sublimating it under vacuum, water is effectively removed while maintaining the original properties and activity of the substance. Based on the three-state change of water, especially the direct conversion between solid (ice) and gas (water vapor), i.e. sublimation principle. Substances in the frozen state, through the vacuum environment to make ice sublimation directly into water vapor, so as to achieve the purpose of Džiovinti . Šios įrangos montavimo ir aplinkos reikalavimai apima daugybę aspektų, įskaitant vietos parinkimą, erdvės reikalavimus, maitinimo šaltinį, grindų grindų reikalavimus, temperatūros reikalavimus, drėgmės reikalavimus, oro kokybės reikalavimus, švarą ir higieną ir tt . tik laikantis šių reikalavimų, gali būti garantuojama ir jos tarnyba.
Mes teikiameKompaktiškas šaldymo džiovintuvas, Norėdami gauti išsamios specifikacijos ir informacijos apie produktą, skaitykite šioje svetainėje .
Produktas:https: // www . achievechem . com/freeze-dryer/laboratorinė-frefize-dryer . html
Produkto struktūra ir modelis
10 serijos laboratorijos šaldymo džiovintuvas
12 serijos laboratorijos šaldymo džiovintuvas
18 serijos laboratorijos šaldymo džiovintuvas
ProduktaiPlėtra
Priežiūros ciklas
Pagrindinis priežiūros ciklas
Pagrindinė techninė priežiūra rekomenduojama kartą per metus . Pagrindinė priežiūra yra daugiausia skirta atlikti išsamią įrangos dalių patikrinimą, taisymą ir pakeitimą, kad būtų užtikrintas bendras įrangos . atlikimas, tai apima, bet neapsiribojant: neapsiribojant:
Atlikite išsamų elektros sistemos patikrinimą, įskaitant įtampos, srovės, atsparumo izoliacijos ir kitų parametrų matavimui, taip pat elektrinių komponentų senėjimo ir pažeidimo patikrinimą .
Išsamus šaldymo sistemos patikrinimas, įskaitant šaldymo temperatūros, šaltnešio slėgio ir kitų parametrų matavimą, taip pat kompresorių, kondensatorių, garintuvą ir kitas veikimo būsenos dalis patikrinti .
Išsamus vakuuminės sistemos patikrinimas, įskaitant vakuuminio laipsnio, nuotėkio greičio ir kitų parametrų matavimą, taip pat vakuuminio siurblio . veikimo būklę
Pakeiskite dėvėjimo dalis, tokias kaip sandarikliai, filtrai, vakuuminių siurblių alyva ir tt .
Mažas priežiūros ciklas
Nedidelė techninė priežiūra rekomenduojama kas tris mėnesius . Mažoji techninė priežiūra yra įprastas įrangos patikrinimas, valymas ir reguliavimas, kad būtų išlaikyta gera įrangos būklė ., tai apima, bet neapsiribojant: neapsiribojant:
Nuvalykite įrangos paviršių ir vidų, ypač kondensatorių ir garintuvą, kad būtų užtikrintas, kad paviršiaus nėra nešvarumų, kad būtų išlaikytas geras šilumos išsklaidymo efektas .
Patikrinkite ir išvalykite automatinį kanalizacijos ir rankinio kanalizacijos vožtuvus, kad užtikrintumėte sklandų kanalizaciją .
Patikrinkite ir priveržkite visus varžtus, varžtus ir armatūra, kad įsitikintumėte, jog įrenginio struktūra yra stabili .
Patikrinkite ir išvalykite visas elektros jungtis, kad užtikrintumėte gerą kontaktą .
Kasdieninė priežiūra
Be pagrindinės ir nedidelės priežiūros, taip pat reikalinga kasdieninė priežiūra {. Tai apima:
1) Prieš pradedant kiekvieną kartą, būtina reguliariai patikrinti, ar visi stotelės vožtuvai (kompresoriaus siurbimas ir išmetimo vožtuvai, skysčių tiekimo vožtuvai, rankiniai vožtuvai ir tt .) yra atidaryti, ar kiekvieno slėgio matuoklio, kompresoriaus alyvos lygio, aušinimo vandens slėgio ir temperatūros rodmenys yra normalūs .}. rodmenys.
2) Po maitinimo patikrinkite, ar kompresorius automatiškai gauna skystį, ar alyvos slėgio skirtumas yra nustatytas iš naujo, o karterio šildytuvas kaitinamas .
3) Pradėję atkreipkite dėmesį, kad patikrintumėte kompresoriaus veikiantį garsą, šaldymo vamzdyno vibraciją, kompresoriaus vibraciją, skysto veidrodžio srautą, išplėtimo vožtuvų šaltį ir kompresoriaus šaltį .
4) Check the condition of lubricating grease regularly and replace as needed. The replacement cycle of lubricating oil is affected by the temperature of the compression end, and the lubricating oil should be checked once every 10,000 hours of continuous operation under normal circumstances.
Taikymo pranašumai
Kompaktiški šaldytuvai džiovintuvaiparodė reikšmingus pranašumus tokiose srityse kaip biomedicina, maisto apdorojimas ir mokslinių tyrimų eksperimentai per optimizuotą struktūrinį projektą ir funkcinę integraciją . Toliau pateikiama analizė iš tokių matmenų kaip techninės charakteristikos, ekonominė nauda ir operatyvinis patogumas:
Erdvė ir ekonominis efektyvumas
Jis užima nedidelį plotą ir yra pritaikomas prie lanksčių scenarijų
Įrangos tūris yra 40% -60% mažesnis nei tradicinių modelių . laboratorinio lygio modelis paprastai užima ne daugiau kaip 0 . 5 kvadratinių metrų plotą ir gali būti lengvai įterptas į ribotą vietą su ribotomis vietomis su mažomis gamybos sritimis ar mažomis gamybos sritimis ar mažomis gamybos sritimis.
Atvejis: Tam tikra biologinė laboratorija suspaudė šaldymo džiovinimo plotą nuo nepriklausomo kambario iki standartinio laboratorijos stendo, pakeisdama jį kompaktiška įranga, padidindama erdvės sunaudojimo greitį 70%.
Sumažinkite pradines investicijų ir eksploatavimo bei priežiūros išlaidas
Kompaktiška įranga priima integruotą dizainą, sumažindamas komponentų, tokių kaip šaldymo sistemos ir vakuuminiai siurbliai, perteklių, o viešųjų pirkimų kaina yra 30% -50% mažesnė nei pramoninio lygio modelių .}
Energijos suvartojimo optimizavimas yra puikus, kai energijos suvartojimas vienai partijai sumažėjo 20% iki 30%, o ilgalaikės eksploatavimo išlaidos žymiai sutaupė .
Duomenų palyginimas: Atlikus palyginimą, tam tikra maisto įmonė nustatė, kad kompaktiškos įrangos metinis energijos suvartojimas (apie 8, 000} kWh) yra tik 67% tradicinių modelių (12, 000 kWh) ..
Techninis našumas ir produkto kokybė
Tikslus žemos temperatūros kontrolė, o aktyvumo sulaikymo greitis yra aukštas
Išankstinė užšalimo temperatūra gali pasiekti -80 laipsnį, kai temperatūros svyravimas yra mažesnis arba lygus ± 0 . 5 laipsniui, užtikrinant, kad šiltai jautrių medžiagų (tokių kaip baltymai ir probiotikai) molekulinė struktūra nėra pažeista.
Produkto aktyvumo praradimo greitis po džiovinimo užšaldymo yra mažesnis arba lygus 5%, o rehidratacijos greitis yra didesnis arba lygus 95%, o tai yra žymiai geresnė nei karšto oro džiovinimo (aktyvumo praradimo greitis 30%-50%) {.}.
Taikymo atvejis: Tam tikros vakcinų tyrimų ir plėtros įstaiga naudojo kompaktišką prietaisą, kad užšaldytų sausų mRNR vakcinas, o aktyvumo sulaikymo procentas buvo 98%.. Veiksmingumas po to, kai ryžtingumas neparodė reikšmingo skirtumo nuo šviežių mėginių ..
Vakuuminė sistema yra labai efektyvi, o džiovinimo efektyvumas pagerinamas
Įrengtas sukamojo mentės siurblio ir šaknų siurblio derinys, siurbimo greitis gali pasiekti 300-500 l/s, galutinis vakuumas yra mažesnis arba lygus 3PA, o sublimacijos greitis yra 3-5 kartų didesnis nei natūralios konvekcijos .}.}.
Pavyzdžiui, sutrumpinkite džiovinimo ciklą 20% iki 40% ., šaldymo džiovinimo procesas, kurio metu tradicinė įranga užtrunka 48 valandas
Pramonės duomenys: Po šaldymo džiovinimo ciklo farmacijos srityje sutrumpėjo, vienos partijos gamybos pajėgumai padidėjo 33%, o išsamus įrangos panaudojimo procentas padidėjo 25%.
Veikimo ir priežiūros patogumas
Intelektualus valdymas sumažina operacijos slenkstį
Integruota su PLC arba jutiklinio ekrano valdymo sistema, ji palaiko daugiau nei 10 iš anksto saugomų procesų kreivių . vieno paspaudimo pradžios vienas spustelėjimas automatiškai užbaigia visą išankstinio užšaldymo, sublimacijos ir desorbcijos procesą .
Tai rodo parametrus, tokius kaip temperatūra, vakuumo laipsnis ir veikimo būsena realiu laiku . Kai įvyksta anomalijos, jis automatiškai aliarmas ir ragina sprendimus . neprofesionalūs asmenys gali jį valdyti po paprasto mokymo .
Vartotojo atsiliepimai: Tam tikro universiteto laboratorijoje studentai teigė, kad kompaktiška įranga turi intuityvią veikimo sąsają ir gali atlikti pirmojo naudojimo šaldymo eksperimentus, o efektyvumas pagerina 50%.
Modulinė dizainas, mažos priežiūros išlaidos
Pagrindiniai komponentai, tokie kaip „Cold Trap“ ir „Vacuum“ siurblys
Su automatinėmis atitirpinimo ir savaiminio valymo funkcijomis jis sumažina rankinę intervenciją ir sumažina metines įrangos techninės priežiūros sąnaudas 40%.
Atvejis: Tam tikras maisto perdirbimo įmonė sumažino įrangos prastovą nuo vidutiniškai 72 valandų per metus iki 24 valandų per modulinį dizainą ir padidino gamybos efektyvumą 67%.
Taikymo scenarijaus mastelio keitimas
Tai taikoma tiek moksliniams tyrimams, tiek nedidelio masto gamybai
Tai palaiko 0 {. 5–5 kilogramų vienos partijų apdorojimo pajėgumą, tenkinantį nedidelio, vidutinio masto ir mažos masės masinės gamybos poreikius laboratorijose ir vengdama įrangos neveiklumo ir atliekų.
Programos laukas:
Biomedicina: šaldymo džiovinimo skiepų, antikūnų ir ląstelių kultūrų išsaugojimas .
Maisto apdorojimas: Aukščiausios klasės vaisių ir augalinių miltelių, kavos ekstrakto ir funkcinių maisto žaliavų paruošimas .
Medžiagų mokslas: nanomedžiagų ir biosensorių džiovinimas ir formavimas {.
Mobilumo ir reagavimo į ekstremalias situacijas galimybes
Kai kuriuose modeliuose yra įrengtos elektros energijos sąsajos arba ličio akumuliatoriaus maitinimo šaltinis, palaikantis tiesioginį šaldymo džiovinimo apdorojimą scenarijuose, tokiuose kaip lauko mėginių ėmimas ir nelaimės reljefas .
Atvejis: Tam tikra aplinkos apsaugos agentūra naudojo kompaktišką įrangą, kad užšaldytų sauso vandens mėginius lauko stebėjimo metu .. Transporto nuostolių greitis sumažėjo nuo 30% iki 5%, o analizės tikslumas žymiai pagerino .
Santrauka ir atrankos pasiūlymai
Kompaktiški „Freeze“ džiovintuvai, turintys tris pagrindinius kosmoso optimizavimo, našumo gerinimo ir operacijos supaprastinimo pranašumus, tapo pirmuoju pasirinkimu laboratorijoms, mažoms ir vidutinėms įmonėms bei specialiems scenarijams .
Pagrindiniai pasirinkimo taškai:
Išankstinė užšalimo temperatūra mažesnė arba lygi -60 laipsniui, vakuuminiam laipsniui mažesnis arba lygus 5PA, šalto gaudyklės talpa, didesnė arba lygi 3L (laboratorinė klasė) .
Prioritetis renkantis intelektualius modelius, palaikančius nuotolinio stebėjimo ir duomenų atsekamumą .
Atkreipkite dėmesį į garų paslaugų tinklą, kad užtikrintumėte atsarginių dalių tiekimo savalaikiškumą .
Ši įranga ne tik padidina gamybos efektyvumą ir užtikrina produkto kokybę, bet ir žymiai sumažina bendrą kainą . Tai yra svarbi priemonė skatinti šaldymo džiovinimo technologijos populiarinimą .
Diegimo ir aplinkos reikalavimai
Diegimo reikalavimai
Vietos pasirinkimas:
Kompaktiškas užšalimo džiovintuvas turėtų būti montuojamas vidaus aplinkoje, kurioje yra gera ventiliacija, sausa ir be tiesioginių saulės spindulių .
Neįdiekite vietoje, kurioje yra drėgnos, dulkėtos, ėsdinančios ar degios dujos, kad būtų išvengta įrangos pažeidimo ar paveiktų džiovinimo efektą .
Erdvės reikalavimai:
Įsitikinkite, kad aplink įrangą šilumos išsklaidymui ir aptarnavimui yra pakankamai vietos, paprastai rekomenduojama palikti bent 1 . 5 metrų tarpą aplink įrangą.
Jei tame pačiame kambaryje reikia įdėti kelis įrenginius, atkreipkite dėmesį, kad išvengtumėte abipusės įtakos tarp įrenginių ir įsitikinkite, kad šilumos išsklaidymo prievadai nėra santykinai .
Galios reikalavimai:
Prijunkite stabilų ir patikimą maitinimo šaltinį, kad įsitikintumėte, jog įtampa ir dažnis atitinka įrangos reikalavimus .
Leistinas maitinimo įtampos svyravimas turėtų būti mažesnis nei ± 10%, o tinkamos talpos nuotėkio grandinės pertraukiklis turėtų būti nustatytas .
Žemės reikalavimai:
Įrenginys turi būti montuojamas ant plokščio ir stabilaus žemės, kad būtų išvengta nestabilios bėgimo ar triukšmo, kurį sukelia pakreipimas ar netolygumas .
Aplinkos reikalavimai
Temperatūros reikalavimai
Montavimo aplinkos temperatūra turėtų būti laikoma tinkamame diapazone, kurį paprastai rekomenduojama valdyti nuo 10 laipsnių C ir 35 laipsnių C (taip pat sakoma, kad jis yra nuo 2 laipsnių C iki 45 laipsnių C arba 2 laipsnių C iki 38 laipsnių C) .
Aplinkos temperatūra nėra per aukšta arba per žema, kad paveiktų įrenginio aušinimo ir džiovinimo efektyvumą .
Drėgmės reikalavimai
Montavimo aplinkos drėgmė turėtų būti saikinga, kad būtų išvengta trumpo apvalkalo vidinių prietaisų ar rūdžių . grandinės
Paprastai rekomenduojama kontroliuoti santykinę drėgmę, mažesnę kaip 80%.
Oro kokybės reikalavimai
Venkite laidžių dulkių, sprogstamųjų dujų, ėsdinančių dujų ir stipraus elektromagnetinio lauko trukdžių į montavimo aplinką .
Visų pirma, venkite ėsdinančių komponentų (tokių kaip amoniakas) ore, kad būtų išvengta įrangos . pažeidimo
Švara ir higiena
Laikykite įrengimo aplinką švarią ir higienišką, reguliariai valykite dulkes ir šiukšles aplink įrangą .
Venkite įrenginio montuoti į vietą, kurioje yra daug medžio drožlių ir dulkių, pavyzdžiui, šalia malūnėlio, kad būtų išvengta radiatoriaus . blokavimo
Kitos atsargumo priemonės
Išankstinio apdorojimo filtras
Išankstinio apdorojimo filtras yra sumontuotas „Freeze“ džiovintuvo priekyje, kad būtų iš anksto apdorotas suslėgtas oras, kad būtų pašalintas alyvos, vandens ir dalelių priemaišos .
Tai padeda išvengti vamzdžių užsikimšimo ir prailgina įrangos tarnavimo laiką .
Drenažo sistema
Automatinė kanalizacija turėtų būti prijungta prie kanalizacijos ir įsitikinkite, kad kanalizacijos aukštis nėra didesnis už kanalizaciją .
Reguliariai išvalykite kanalizacijos sistemą, kad būtų išvengta gamybos aplinkos užsikimšimo ir užterštumo .
Veikimas ir priežiūra
Griežtai laikykitės įrangos eksploatavimo taisyklių, kad išvengtumėte įrangos pažeidimo ar nelaimingų atsitikimų, kuriuos sukelia miseracijos .
Reguliari įrangos priežiūra ir priežiūra, įskaitant valymą, patikrinimą, dėvėjimo dalių pakeitimą ir tt .
