Rotacinis garintuvo kondensatorius
(1) 150 mm/200 mm/300 mm/400 mm/500 mm/600 mm ---19*2
(2) 200 mm/300 mm/400 mm/500 mm/600mm ---24*2
(3) 400 mm/500 mm/600 mm ---29*2
2. Allihn kondensatorius
(1) 150 mm/200 mm/300 mm/400 mm/500 mm/600 mm ---19*2
(2) 200 mm/300 mm/400 mm/500 mm/600mm ---24*2
(3) 500 mm/600 mm ---29*2
3. Grahamo kondensatorius:
(1) 150 mm/200 mm/300 mm/400 mm/500 mm/600 mm ---19*2
(2) 200 mm/300 mm/400 mm/500 mm/600mm ---24*2
(3) 500 mm/600 mm ---29*2
*** Kainų sąrašas visumai aukščiau, pasiteiraukite, kad gautume
Aprašymas
Techniniai parametrai
Rotacinis garintuvo kondensatoriusyra esminis rotacinio garintuvo sistemos komponentas, plačiai naudojamas cheminių, farmacijos ir biocheminių laboratorijų laboratorijose, siekiant efektyviai ir švelniai pašalinti tirpiklius iš mėginių, esant mažesniam slėgiui. Šis prietaisas vaidina pagrindinį vaidmenį išgarinant, užtikrinant, kad išgarintas tirpiklis būtų sutrauktas atgal į skystą formą surinkimui ar šalinimui.
Pagrindinė funkcija slypi jos sugebėjime efektyviai vėsinti garų srautą. Paprastai jis veikia gerokai žemiau aplinkos temperatūros, dažnai pasiekiama per atšaldyto vandens, šaltnešio ar sauso ledo/acetono mišinių cirkuliaciją. Kondensatoriaus dizainas gali skirtis, turint parinktis, įskaitant tiesią vamzdelį, ritę ar kolbos formos kondensatorius, kiekvienas pritaikytas optimizuoti šilumos perdavimo efektyvumą, atsižvelgiant į konkrečius taikymo poreikius.
Viena pastebima savybė yra jų pritaikomumas skirtingiems tirpikliams ir garinimo sąlygoms. Besisukanti kolba, kuri yra garintuvo mazgo dalis, tačiau tiesiogiai su kondensatoriumi sąsajos nuolat paskirsto mėginį, sumažindamas šilumą jautrių šalutinių produktų formavimąsi ir padidindamas garinimo greitį. Šis nuolatinis judesys taip pat padeda efektyviam garų kondensacijai, kai jis kyla, ir liečiasi su atvėsintų kondensatorių sienomis.
Be to, šiuolaikiniai kondensatoriai dažnai įtraukia pažangias medžiagas ir dizainus, kad padidintų patvarumą ir našumą. Pavyzdžiui, aukšto lygio nerūdijančio plieno ir stiklo konstrukcija atsparūs korozijai ir užtikrina cheminį suderinamumą. Kai kurie modeliai taip pat pasižymi reguliuojamomis kondensatorių galvutėmis, leidžiančiomis lanksčiai sujungti skirtingo dydžio garinimo kolbas ir pritaikyti įvairias eksperimentines sąrankas.

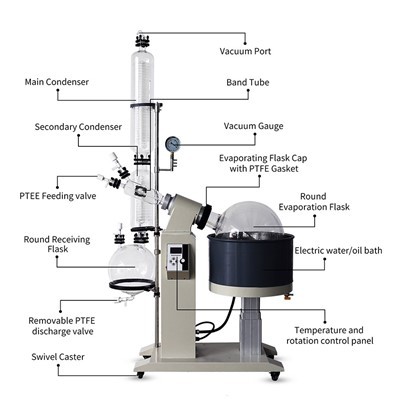

Pagrindiniai komponentai
Kondensacinis vamzdis
Kondensacinis vamzdis yra pagrindinis kondensatoriaus komponentas ir paprastai yra pagamintas iš medžiagų, tokių kaip temperatūrai atsparus stiklas ar nerūdijantis plienas.
Jis turi didelį paviršiaus plotą, kad būtų galima pakankamai kontaktuoti su aušinimo terpe, pavyzdžiui, vandeniu ar aušinimo skysčiu, kad garas būtų efektyviai sutelktas į skystį.
Aušinimo terpė ir lizdas
Aušinimo terpės įleidimas ir išleidimas yra pateiktas ant kondensatoriaus, kad būtų galima cirkuliuoti aušinimo terpę, kad pašalintų garų šilumą.
Vertikaliame kondensatoriuje aušinimo terpė paprastai patenka iš kondensatoriaus viršaus, teka per kondensacinį vamzdelį ir išeina iš apačios.
Kondensato kolekcionierius
Kondensato kolekcionierius yra žemiau kondensatoriaus ir naudojamas kondensuotam skysčiui surinkti.
Paprastai jame yra vienas ar keli išleidimo angos, kad kondensatas būtų išleistas į surinkimo butelį ar kitą indą.
Sandarinimas ir jungiamosios dalys
Kondensatorius ir kitos sukamojo garintuvo dalys (pvz., Garinimo buteliai, surinkimo buteliai ir kt.) Yra sujungti sandarinant ir jungiančias dalis.
Šie komponentai turi būti gerai uždaromi, kad būtų išvengta garų nuotėkio ir užtikrintų stabilų sistemos veikimą.
savybės
Dizaino savybės
Efektyvi šilumos mainų struktūra
Veiksmingos šilumos mainų struktūros dažnai naudojamos kondensatoriuose, tokiuose kaip spiralinių kondensacinių vamzdžių ar plokštelių kondensatorių ir kt. Šie dizainai gali padidinti kondensacijos plotą ir optimizuoti šilumos perdavimo efektą, taip pagerindami kondensacijos efektyvumą.
Daugiasluoksnis arba dvigubas refliukso dizainas
Kai kurie naudoja daugiasluoksnį arba dvigubą refliukso dizainą, kuris gali dar labiau padidinti kondensacinį plotą, sutrumpinti garo buvimo laiką ir greičiau sutrumpinti garą į skystį.
Medžiagos pasirinkimas
Kondensatoriai paprastai gaminami iš atsparių korozijai, aukštai temperatūrai atsparioms medžiagoms, tokioms kaip nerūdijantis plienas, didelis borosilikatinis stiklas ir kt.
Funkcinės charakteristikos
Didelis kondensacijos efektyvumas
Rotacinis garintuvo kondensatoriusturi efektyvią kondensacijos pajėgumą ir gali greitai kondensuoti garą į skystį, kad patenkintų eksperimentų ar gamybos procesų poreikius.
Lengva surinkti
Kondensatoriuje paprastai yra kondensato kolekcionierius po kondensatoriumi, kad surinktų kondensuotą skystį ir išleistų jį per išleidimo angą į surinkimo buteliuką ar kitą indą, kad būtų galima vėliau perdirbti.
Geras sandarinimo našumas
Kondensatorius yra sujungtas su kitomis sukamojo garintuvo dalimis, sandaruodamas komponentus, kuriems reikia gero sandarinimo, kad būtų išvengta garo nutekėjimo ir užtikrintas stabilus sistemos veikimas.
Efektyvumas ir patvarumas
Sustiprintas šilumos išsisklaidymas
Siekiant pagerinti kondensacijos efektyvumą, šilumos kriauklės, pasižyminčios puikiu šilumos laidumu, dažnai pritvirtinami prie kondensatoriaus, o oro konvekcija pagreitėja ventiliatorių ir kitos įrangos, kad pašalintų šilumą.
Patvarus ir patikimas
Kondensatoriaus konstrukcijos konstrukcija yra pagrįsta, o medžiaga yra išskirtinė, o tai gali užtikrinti stabilų jo našumą ilgalaikio naudojimo procese, sumažinti gedimo greitį ir pagerinti įrangos tarnavimo laiką.
Paraiškos
Funkcija ir efektas
Kondensacija
Kondensatorius yra pagrindinis sukamojo garintuvo sistemos komponentas, jo pagrindinė funkcija yra kondensuoti garą, sugeneruotą garinimo procese atgal į skystą būseną. Vakuuminėje aplinkoje šildomas tirpalas sukasi garinimo buteliuke, o lakiųjų medžiagų išgaruoja, kad susidarytų garas, kuris vėliau atvėsinamas ir kondensuojamas į skystį per kondensatorių, siekiant atskirti tirpiklį ir tirpiklį.
Pagerinti garinimo efektyvumą
Efektyvus kondensatoriaus veikimas užtikrina, kad garų, pagamintų per garinimo procesą, greitai kondensuojasi, taip palaikant žemo slėgio aplinką garinimo kolboje ir skatinant tolesnį tirpalo garinimą. Šis nuolatinis, efektyvus kondensacijos procesas yra būtinas norint pagerinti garinimo efektyvumą.
Paraiškos
Chemija
Cheminiuose eksperimentuose jie dažnai naudojami norint išgauti lakus organinius junginius iš mišinių. Tiksliai kontroliuojant šildymo temperatūrą ir sukimosi greitį, tikslinį junginį galima efektyviai atskirti, suteikiant gryną žaliavą vėlesniems eksperimentams ar gamybai.
Biologinis laukas
Biologiniame eksperimenteRotacinis garintuvo kondensatoriusTaip pat vaidina svarbų vaidmenį. Tai gali išgauti reikiamus organinius tirpiklius ar veikliąsias medžiagas iš skirtingų biologinių mėginių iš skirtingų šaltinių, užtikrinant tvirtą paramą biologiniams tyrimams.
Farmacijos laukas
Farmacijos procese farmacijos preparatai paprastai reikalauja aukšto grynumo ir aukštos kokybės. Jis gali pašalinti tirpiklius, išgauti naudingas medžiagas ir užtikrinti vaisto grynumą ir kokybę. Tuo pat metu jis užima mažiau vietos ir yra lengvai veikiami, todėl jis buvo plačiai naudojamas farmacijos pramonėje.
Maisto laukas
Maisto perdirbimo metu jis naudojamas esmei, rūgštims, pigmentui, gliukozei ir kitiems cheminiams komponentams išgauti. Tiksliai kontroliuojant garinimo procesą, galima išsaugoti naudingus maisto ingredientus, pagerinant maisto kokybę ir skonį.
Rotacinis garintuvo kondensatoriusyra pagrindinis laboratorinių ir pramoninių sąlygų komponentas, ypač atliekant chemiją, farmacijos tyrimus ir įvairias kitas mokslines disciplinas, kai tai palengvina efektyvų tirpiklių distiliavimą ir koncentraciją esant sumažintam slėgiui. Šiame kondensatoriuje naudojama aušinimo terpė vaidina lemiamą vaidmenį veikiant veiksmingumui.
Paprastai aušinimo terpė gali būti vanduo, ledo vandens mišiniai arba šaldytuvai, pavyzdžiui, etilenglikolio tirpalai. Vanduo, lengvai prieinamas ir ekonomiškai efektyvus, dažnai yra pirmasis pasirinkimas, atsižvelgiant į lengvus ar vidutinio sunkumo aušinimo reikalavimus. Taikant žemesnę temperatūrą, gali būti naudojamas ledo vandens mišinys, užtikrinantis šaltesnį paviršių, padidinantį kondensacijos efektyvumą.
Norint reiklesnių pritaikymų, kai būtina žemesnė temperatūra, naudojami šaldytuvai, tokie kaip etilenglikolio ar specializuoti aušinimo skysčiai. Šie šaldytuvai skysčiai suteikia puikų aušinimo pajėgumą, leidžiantį kondensatoriui valdyti didesnį garų ar daugiau lakiųjų junginių kiekį. Šios sistemos paprastai apima uždaro ciklo šaltnešio grandinę, maitinamą aušintuvo ar šaldymo bloku, kuris cirkuliuoja aušinimo skystį per kondensatoriaus striukę, palaikydama nuoseklią ir kontroliuojamą temperatūrą.
- Aušintuvas ar šaldymo įrenginys: Tai yra sistemos širdis, suteikianti aušinimo galią, reikalingą atšaldyti šaltnešio skystį. Jis naudoja šaltnešį (pvz., Freoną ar amoniaką), kuris keičiasi fazėmis (nuo skysčio iki garų ir atgal iki skysčio), kad būtų galima absorbuoti ir išleisti šilumą.
- Siurblys: Siurblys cirkuliuoja atšaldytą šaltnešio skystį per uždaros ciklo grandinę.
- Kondensatoriaus striukė: Šaldymo skystis skystis teka per kondensatoriaus striukę, kuri supa sukamojo garintuvo garinimo kamerą. Šaltas šaltnešis skystis ištraukia iš garų, esančių kameros viduje, kai jis kondensuojasi į skystį.
- Šilumokaitis: Sugeręs šilumą į kondensatoriaus striukę, šaltnešio garai siunčiami į šilumokaitį, kur jis išskiria šilumą į aplinkos orą ar aušinimo bokštą, atsižvelgiant į sistemos konfigūraciją. Tada šaltnešis sutraukiamas atgal į skystį ir perdirbamas per grandinę.
Aušinimo terpės pasirinkimas daro įtaką ne tik kondensacijos greičiui, bet ir energijos suvartojimui bei bendroms eksploatavimo sąnaudoms. Vandens pagrindu pagamintos sistemos yra paprastesnės ir pigesnės prižiūrėti, tačiau joms gali reikėti dažnai pritaikyti temperatūrą ar papildyti. Šaldytos sistemos, nors ir sudėtingesnės ir brangios iš anksto, siūlo didesnį temperatūros stabilumą ir universalumą, todėl jos yra idealios jautrioms ar didelio pralaidumo programoms.
