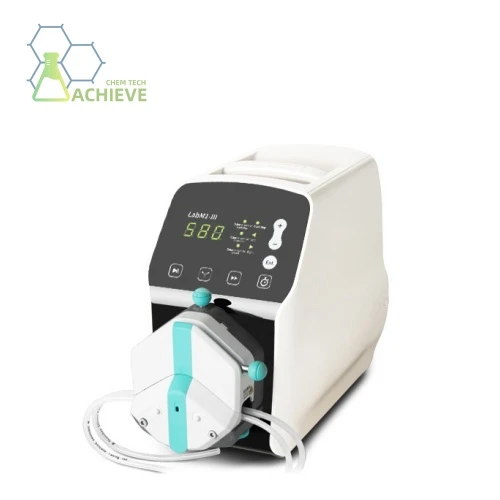

Laboratorinė peristaltinė siurblys
Srauto diapazonas: 0. 0053-6000 ml\/min
2.Bazinis peristaltinis siurblys: Labm serija
Srauto diapazonas: 0. 0053-3100 ml\/min
3.Industrial peristaltinis siurblys
Greičio diapazonas: 0. 1-600 rpm
Aprašymas
Techniniai parametrai
Laboratorinė peristaltinė siurblys, dar žinomas kaip peristaltinis siurblys anglų kalba, yra esminis mokslinių tyrimų ir eksperimentinių operacijų prietaisas. Jis yra specialiai sukurtas taip, kad tiksliai kontroliuotų skysčių srautą, užtikrinant patikimą ir efektyvų skysčių tiekimo sprendimą tokiose sistemose kaip skysčių chromatografija ir perfuzija.
Laboratorijos peristaltinis siurblys yra skysčio tiekimo įtaisas, kuris kontroliuoja skysčių srautą pakartotinai suspaudžiant elastinį vamzdelį. Šis suspaudimo veiksmas išstumia skystį vamzdyje tam tikra kryptimi, o srauto greitis nustatomas pagal vamzdžio skersmenį ir suspaudimo greitį. Peristaltiniai siurbliai yra plačiai naudojami įvairiose mokslo ir pramonės srityse dėl jų tikslumo, patikimumo ir naudojimo paprastumo.
Darbo principas
Laboratorinio peristaltinio siurblio veikimo principas apima ritinėlių ar rotorių naudojimą, kad būtų galima suspausti ir suspausti lanksčią vamzdelį, žinomą kaip siurblio vamzdis ar žarna. Kai ritinėliai juda išilgai vamzdžio, jie pakaitomis išspaudžia ir atleidžia, sukurdami peristaltinę bangą, kuri stumia skystį į priekį. Šis mechanizmas užtikrina, kad skystis būtų gabenamas be tiesioginio kontakto su siurblio mechanizmu, sumažinant užteršimo ir susidėvėjimo riziką.
„Pagalvės“ efektas yra pagrindinis peristalto siurblio veikimo aspektas. Kai ritinėliai suspaudžia vamzdį, skysčio segmentas suspaudžiamas į įvalkalą panašią formą tarp ritinėlių. Šios pagalvė dydis priklauso nuo vidinio vamzdžio skersmens ir ritinių geometrinių charakteristikų. Srauto greitis nustatomas pagal siurblio galvutės sukimosi greičio produktą, pagalvės dydį ir pagalvių, sugeneruotų per ritinėlių revoliuciją, skaičius.
Parametras
| „LabV“ serijos intelektualiojo tipo srauto greitis Peristaltinis siurblys | |
| Srauto greičio diapazonas | 0. 0053-775 ml\/min |
| Greičio diapazonas | 0. 1-150 rpm |
| Greičio skiriamoji geba | 0. 01 aps \/ min |
| Srauto greičio skiriamoji geba | 0. 01ml |
| Srauto greičio tikslumas | <±0.5% |
| Nugaros siurbimo kampas | 0-360 laipsnis |
| Variklio tipas | Uždaros ciklo žingsninis variklis |
| Rodyti | 4,3 colio-pramoninio lygio ir spalvų skystųjų kristalų ekranas |
| Valdymo metodas | Jutiklinis ekranas ir mechaninė klaviatūra |
| Klaviatūros eksploatavimo laikas | 300, 000 kartų |
| Išorinis valdymo signalas | 0-5 v, 0-10 v, 4-20 ma parinktis |
| Pradėti\/sustabdyti, pakeiskite kryptį Signa | Pasyvus jungiklio signalas, toks kaip: pėdos pedalo jungiklis, aktyvus jungiklio signalas: 5 V -24} v |
| Ryšio sąsaja | RS232, RS485 Palaikymo „Modbus“ protokolas (RTU režimas) |
| Išvesties sąsaja | Išvesties variklio darbo būsena (atvirojo kolektoriaus išvestis) |
| Maitinimo šaltinis | 220 V ± 10% 50Hz\/60Hz (standartas), 110 V ± 10% 50Hz\/60Hz (neprivaloma) |
| Pavaros matmenys (lxwxh) | 259x157x237 (lxwxh) |
| Važiavimo svoris | 4,40 kg |
| Energijos suvartojimas | <80W |
| Būklės temperatūra | 0-40 laipsnis |
| Santykinė drėgmė | <80% |
| „LabV“ serijos intelektualiojo tipo srauto greitis Peristaltinis siurblys | |
| Srauto greičio diapazonas | 0. 0053-3100 ml\/min |
| Greičio diapazonas | 0. 1-600 rpm |
| Greičio skiriamoji geba | 0. 01 aps \/ min |
| Srauto greičio skiriamoji geba | 0. 01ml |
| Srauto greičio tikslumas | <±0.5% |
| Nugaros siurbimo kampas | 0-360 laipsnis |
| Variklio tipas | Uždaros ciklo žingsninis variklis |
| Rodyti | 4,3 colio-pramoninio lygio ir spalvų skystųjų kristalų ekranas |
| Valdymo metodas | Jutiklinis ekranas ir mechaninė klaviatūra |
| Klaviatūros eksploatavimo laikas | 300, 000 kartų |
| Išorinis valdymo signalas | 0-5 v, 0-10 v, 4-20 ma parinktis |
| Pradėti\/sustabdyti, pakeiskite kryptį Signa | Pasyvus jungiklio signalas, toks kaip: pėdos pedalo jungiklis, aktyvus jungiklio signalas: 5 V -24} v |
| Ryšio sąsaja | RS232, RS485 Palaikymo „Modbus“ protokolas (RTU režimas) |
| Išvesties sąsaja | Išvesties variklio darbo būsena (atvirojo kolektoriaus išvestis) |
| Maitinimo šaltinis | 220 V ± 10% 50Hz\/60Hz (standartas), 110 V ± 10% 50Hz\/60Hz (neprivaloma) |
| Pavaros matmenys (lxwxh) | 259x157x237 (lxwxh) |
| Važiavimo svoris | 4,40 kg |
| Energijos suvartojimas | <80W |
| Būklės temperatūra | 0-40 laipsnis |
| Santykinė drėgmė | <80% |
| Srauto greičio peristaltinis siurblys | |
| Srauto greičio diapazonas | 0. 0053 ~ 3100 ml\/min |
| Greičio diapazonas | 0. 1-600 rpm |
| Srauto greičio tikslumas | <±0.5% |
| Greičio skiriamoji geba | 0. 1r \/ min |
| Fiksuota laiko išdavimo funkcija | 0.1s~9999h |
| Valdymo metodas | Mechaninė klaviatūra+Rotary užkoduotas jungiklis |
| Rodyti | 3.2 "Aukštos raiškos skystųjų kristalų ekranas |
| Pradėti\/sustabdyti, krypčių signalas | Pasyvus jungiklio signalas, pavyzdžiui, pėdos pedalo jungiklis, aktyvus jungiklio signalas: 5 V -24} v |
| Išorinis greičio valdymo signalas | 0-5 v, 0-10 v, 4-20 ma parinktis |
| „OutputInterface“ | Išvesties variklio darbo būsena (atvirojo kolektoriaus išvestis) |
| Maitinimo šaltinis | AC 220 V ± 10% 50Hz\/60Hz (standartas), AC 110 V ± 10% 50Hz\/60Hz (neprivaloma) |
| Energijos suvartojimas | <80W |
| Ryšio sąsaja | RS232, RS485 Palaikymo „Modbus“ protokolas (RTU režimas) |
| Variklio tipas | Uždaros ciklo žingsninis variklis |
| Kopijų numeriai | {{{0}} kartų, nustatymas '0' reiškia neribotą |
| Pavaros matmenys (lxwxh) | 223x152x199mm |
| Važiavimo svoris | 5,06 kg |
| Santykinė drėgmė | <80% |
| Aplinkos temperatūra | 0-40 laipsnis |
| Nugaros siurbimo kampas | 0-360 laipsnis |
| Srauto greičio peristaltinis siurblys | |
| Srauto greičio diapazonas | 0. 3 ~ 6000 ml\/min |
| Greičio diapazonas | 0. 1-600 rpm |
| Srauto greičio tikslumas | <±0.5% |
| Greičio skiriamoji geba | 0. 1r \/ min |
| Fiksuota laiko išdavimo funkcija | 0.1s~9999h |
| Valdymo metodas | Mechaninė klaviatūra + Rotary užkoduotas jungiklis |
| Rodyti | 3.2 "Aukštos raiškos skystųjų kristalų ekranas |
| Pradėti\/sustabdyti, krypčių signalas | Pasyvus jungiklio signalas, pavyzdžiui, pėdos pedalo jungiklis, aktyvus jungiklio signalas: 5 V -24} v |
| „Extemal“ greičio valdymo signalas | 0-5 v, 0-10 v, 4-20 ma parinktis |
| Išvesties sąsaja | Išvesties variklio darbo būsena (atvirojo kolektoriaus išvestis) |
| Maitinimo šaltinis | AC 220 V ± 10% 50Hz\/60Hz (standartas), AC 110 V ± 10% 50Hz\/60Hz (neprivaloma) |
| Energijos suvartojimas | <180W |
| Ryšio sąsaja | RS232, RS485 Palaikymo „Modbus“ protokolas (RTU režimas) |
| Variklio tipas | Uždaros ciklo žingsninis variklis |
| Kopijų numeriai | {{{0}} kartų, nustatymas '0' reiškia neribotą |
| Pavaros matmenys (lxwxh) | 283x192x274mm |
| Važiavimo svoris | 7.88 kg |
| Santykinė drėgmė | ＜80% |
| Aplinkos temperatūra | 0-40 laipsnis |
| Nugaros siurbimo kampas | 0-360 laipsnis |
| Labm serijos pagrindinis peristaltinis siurblys | |
| Srauto greičio diapazonas | 0. 0053-775 ml\/min |
| Greičio diapazonas | 0. 1-150 rpm |
| Greičio skiriamoji geba | 0. 1 aps \/ min |
| Testavimo laiko intervalas | 0.5s-999s |
| Išleidimo slėgis | {{{0}}. 1mpa ({0. 8-1. |
| Nugaros siurbimo kampas | 0-360 laipsnis |
| Rodyti | 3 skaitmeninis LED |
| Valdymo metodas | Mechaninė klaviatūra |
| Klaviatūros eksploatavimo laikas | 300, 000 kartų |
| Išorinis valdymo greičio signalas | 0-5 v, 0-10 v, 4-20 ma parinktis |
| Pradėti\/sustabdyti, krypčių signalas | Pasyvus jungiklio signalas, pavyzdžiui, pėdos pedalo jungiklio aktyviojo jungiklio signalas, numatytasis 24 V |
| Ryšio sąsaja | RS232\/RS485 Palaikymo „Modbus“ protokolas (RTU režimas) |
| Maitinimo šaltinis | AC 220 V ± 10%, 50Hz\/60Hz (standartas), AC 110 V ± 10%, 50Hz\/60Hz (nebūtina) |
| Pavaros matmenys | 323x157x237 (lxwxh) |
| Važiavimo svoris | 4,40 kg |
| Energijos suvartojimas | <80W |
| Aplinkos temperatūra | 0-40 laipsnis |
| Santykinė drėgmė | <80% |
| IP norma | IP31 |
| Labm serijos pagrindinis peristaltinis siurblys | |
| Srauto greičio diapazonas | 0. 0053 ~ 3100ml\/min |
| Greičio diapazonas | 0. 1-600 rpm |
| Greičio skiriamoji geba | 0. |
| Testavimo laiko intervalas | 0.5s-999s |
| Variklio tipas | Uždaros ciklo žingsninis variklis |
| Rodyti | 3 skaitmeninis LED |
| Valdymo metodas | Mechaninė klaviatūra |
| Klaviatūros eksploatavimo laikas | 300, 000 kartų |
| Išorinis valdymo greičio signalas | 0-5 v, 0-10 v, 4-20 ma |
| Pradėti\/sustabdyti, krypčių signalas | Pasyvus jungiklio signalas, pavyzdžiui, pėdų pedalo jungiklis; Aktyvus jungiklio signalas, 5 V -24 v |
| Ryšio sąsaja | RS232\/RS485 Palaikymo „Modbus“ protokolas (RTU režimas) |
| Maitinimo šaltinis | AC 220 V ± 10%, 50Hz\/60Hz (standartas), AC 110 V ± 10%, 50Hz\/60Hz (nebūtina) |
| Pavaros matmenys | 259x157x237 (lxwxh) |
| Važiavimo svoris | 4,40 kg |
| Energijos suvartojimas | <80W |
| Aplinkos temperatūra | 0-40 laipsnis |
| Santykinė drėgmė | <80% |
| Pramoninis peristaltinis siurblys | |
| Standartas | IEC 60529: 2013, Q\/BSC 01-2019 |
| Būsto medžiaga | Aliuminio lydinys |
| Greičio diapazonas | 0. 1-600 rpm |
| Greičio reguliavimo skiriamoji geba | 0. 01 aps \/ min |
| Rodyti | 4,3 colio-pramoninio lygio spalvingas LCD ekranas |
| Valdymo režimai | Jutiklinis ekranas, mechaninė klaviatūra, išorinis valdymo signalo valdymas, kukurūzų vienkartinių valdymo valdymas |
| Darbo režimai | Perkėlimo režimas, išpylimo režimas (fiksuotas tūris, išdavimas, greičio išdavimas) |
| Perkėlimo režimas | Nuolatinis veikimas nustatytu srauto greičiu ir greičiu |
| Dispensijos režimas | Dispensija: nustatykite tūrį, laiką, pakartojimo numerius, pristabdymo laiką |
| Dispensija: Nustatykite tūrį, srauto greitį, pakartojimo numerius, pauzės laiką | |
| Greičio išdavimas: nustatykite greitį (apsisukimų), laiką, pakartojimo numerius, pauzės laiką | |
| Išskirtinis tūrio diapazonas | 0. 1ml -9999 l |
| Laiko diapazonas | 0.1s-9999h |
| Pristabdyti laiko intervalą | 0.5s-9999h |
| Pakartoti skaičius | {{{0}} laikai, 0 reiškia neribotą laiką |
| Kalibravimas | Automatinis kalibravimas įvedus faktinį skysčio tūrį |
| Nugaros siurbimo kampas | 0-360 laipsnis |
| Ryšio sąsaja | Rs485 |
| Ryšio protokolas | „Modbus“ protokolas (RTU režimas) |
| Išorinis valdymo greičio signalas | 0-5 v, 0-10 v, 4-20 ma (parinktis) |
| Edternal Control Signal įvestis | Aktyvus jungiklio signalas (5-24 v) Valdo paleisti\/sustoti, kryptis; Pasyvių jungiklių signalo valdikliai paleisti\/sustoti |
| Signalo išvestis | Atidarykite kolektoriaus išvesties operacijos būseną; 4-20 Ma išvestis |
| Atidarykite dangtelį, kad sustabdytumėte siurblio funkciją | Užkirsti kelią netinkamam operacijai ir veiksmingai apsaugoti vartotojo saugumą |
| Trys leidimų lygiai | Pagrįsta veikimo leidimų konfigūracija |
| Pavaros matmenys | 274mm*160mm*221mm (l*w*h) |
| Maitinimo šaltinis | AC 110-220 v, 50\/60Hz |
| Įvertinta galia | 110W |
| Darbo aplinka | 0-40 laipsnis |
| Važiavimo svoris | 6,2 kg |
| Santykinė drėgmė | <90% |
| Apsaugos lygis | IP66 |
Peristalto siurblio laboratorijos komponentai
Įprastą laboratorijos peristalto siurblio sistemą sudaro trys pagrindiniai komponentai: siurblio tvarkyklė, siurblio galvutė ir siurblio vamzdis.
◆ Siurblio tvarkyklė: Siurblio tvarkyklė yra peristaltinio siurblio maitinimo šaltinis ir valdymo blokas. Tai suteikia reikiamą sukimo momentą sukti ritinėlius ir sureguliuoti siurblio galvutės greitį. Vairuotojui taip pat gali būti tokios funkcijos kaip greičio valdymas, krypties pakeitimas ir srauto greičio stebėjimas.
◆ Siurblio galvutė: Siurblio galvutė yra mechaninis mazgas, kuriame yra ritinėliai ir sąveikauja su siurblio vamzdeliu. Jis skirtas atlaikyti pakartotinį suspaudimą ir išleidimo ciklus, užtikrinant ilgalaikį patvarumą ir našumą. Siurblių galvutės gali būti įvairiose konfigūracijose, įskaitant vieno kanalo, daugiakanalio ir vienkartinius dizainus.
◆ Siurblio vamzdis: Siurblio vamzdis yra lanksti žarna, kurioje yra pumpuojamas skystis. Jis turi būti suderinamas su valdomu skysčiu ir gali atlaikyti ritinėlių naudojamas suspaudimo jėgas. Siurblių vamzdžiai yra įvairių dydžių ir medžiagų, leidžiančių lanksčiai srauto greičiui ir skysčių suderinamumui.
Techninės specifikacijos ir funkcijos
Laboratoriniai peristaltiniai siurbliai turi įvairių techninių specifikacijų ir funkcijų, patenkinančių skirtingus eksperimentinius poreikius. Kai kurie pagrindiniai parametrai, į kuriuos reikia atsižvelgti, yra:
|
◆ Srauto greičio diapazonas: Srauto greičio diapazonas nurodo mažiausią ir maksimalų srauto greitį, pasiekiamą su siurbliu. Šis diapazonas nustatomas pagal siurblio galvutės sukimosi greitį, siurblio vamzdžio dydį ir ritinėlių skaičių.
◆ Greičio valdymas: Gebėjimas sureguliuoti siurblio galvutės sukimosi greitį leidžia tiksliai valdyti srauto greitį. Greičio valdymas gali būti rankinis arba elektroninis, kai kurie siurbliai siūlo platų reguliuojamo greičio asortimentą.
◆ Kryptinis valdymas: Daugelį laboratorinių peristaltinių siurblių galima sukonfigūruoti taip, kad siurbtų skystį abiem kryptimis. Ši funkcija yra naudinga programoms, kurioms reikalingas grįžtamasis srautas arba valymo ir priežiūros tikslais.
◆ Ekranas ir valdikliai: Šiuolaikiniai „Peristaltic“ siurbliai dažnai pasižymi patobulintomis ekrano plokštėmis ir valdymo sąsajomis, tokiomis kaip tikrosios spalvos LCD ekranai ir jutiklinio ekrano operacijos. Šios savybės palengvina siurblio nustatymų stebėjimą ir sureguliavimą, taip pat peržiūrėti srauto greitį ir kitus kritinius parametrus. |
|
|
|
◆ Atminties funkcija: Kai kurie siurbliai turi atminties funkciją, kuri kaupia parametrus ir srauto greitį net prarasdami galią. Ši funkcija užtikrina, kad siurblys gali atnaujinti veikimą tais pačiais nustatymais po elektros energijos tiekimo nutraukimo.
◆ Galios reikalavimai: Peristalto siurblio laboratorijos galios reikalavimai priklauso nuo jo dydžio ir galimybių. Daugelis siurblių veikia pagal standartinius kintamosios srovės maitinimo šaltinius, kai kurie modeliai siūlo pasirenkamą įtampą ir dažnius, kad atitiktų tarptautinius reikalavimus.
◆ Išorinės valdymo sąsajos: Daugelyje siurblių yra išorinių valdymo sąsajų, tokių kaip RS485 ryšio prievadai ir „Modbus“ protokolų palaikymas. Šios sąsajos leidžia integruoti su kita laboratorine įranga ir programine įranga, įgalinant automatizuotą ir nuotolinio siurblio valdymą. |
Operatyviniai aspektai
Vykdant laboratorinį peristaltinį siurblį, reikia atsižvelgti į keletą veiksnių, kad būtų užtikrintas optimalus našumas ir tikslumas:
|
◆ Vamzdžių pasirinkimas: Norint pasiekti norimą srautą ir išlaikyti siurblio našumą, labai svarbu pasirinkti tinkamą siurblio vamzdį. Veiksniai, į kuriuos reikia atsižvelgti, yra vamzdžio medžiaga, vidinis skersmuo, sienos storis ir suderinamumas su pumpuojamu skysčiu. ◆ Siurblio galvutės suderinimas: Tinkamas siurblio galvutės ir volelių suderinimas užtikrina, kad siurblio vamzdis būtų vienodai suspaustas, sumažinant nusidėvėjimą ir pagerina srauto greičio tikslumą. ◆ Reguliari techninė priežiūra: Reguliari techninė priežiūra, tokia kaip siurblio galvutės ir ritinėlių valymas, susidėvėjusių siurblio vamzdžių pakeitimas ir nuotėkio tikrinimas, yra būtinas norint išlaikyti siurblio našumą ir pratęsti jo gyvenimo trukmę. ◆ Srauto greičio kalibravimas: Periodinis siurblio srauto kalibravimas yra būtinas norint užtikrinti eksperimentinių rezultatų tikslumą ir atkuriamumą. Kalibravimą galima atlikti naudojant standartinius skysčius ir srauto matuoklius. ◆ Saugos atsargumo priemonės: Peristalto siurblio laboratorijos valdymas apima potencialiai pavojingų skysčių ir elektros įrangos tvarkymą. Visada laikykitės saugos protokolų, tokių kaip apsauginės įrangos dėvėjimas, naudodami tinkamus talpyklas skysčiams laikyti, ir užtikrindami tinkamą elektros įrangos įžeminimą. |
|
Išvada
Laboratorijos peristaltinis siurblys yra nepakeičiama priemonė tiksliam skysčių tvarkymui atliekant mokslinius tyrimus ir eksperimentines operacijas. Jo unikalus darbo principas kartu su įvairiomis techninėmis specifikacijomis ir funkcijomis daro jį tinkamu įvairioms programoms. Supratę šio universalaus įrenginio komponentus, veiklos principus ir veiklos aspektus, tyrėjai gali panaudoti jo galimybes pagerinti jų eksperimentų tikslumą, atkuriamumą ir efektyvumą. Nepaisant to, ar naudojama skysčių chromatografijos, perfuzijos sistemose, farmacijos tyrimuose, biotechnologijose ar aplinkos stebėjime, laboratorinė perisaltinis siurblys yra tikslumo inžinerijos galios įrodymas tobulinant mokslinius atradimus.
